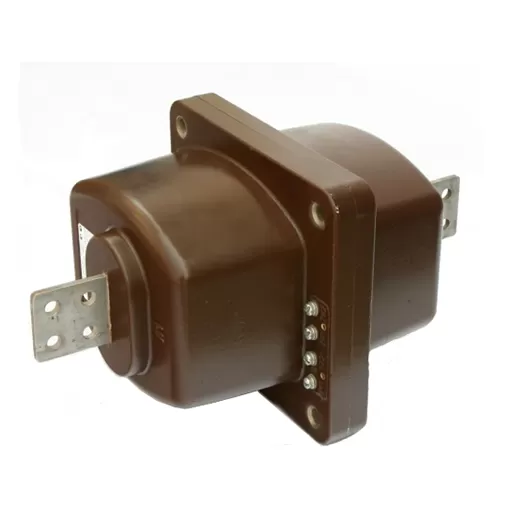

Трансформатор тока ТПЛ-СЭЩ 10

Артикул: -
(0)
  • Доставка транспортной компанией

  • Самовывоз со склада:

Более подробную информацию можно получить по телефону или e-mail:
Основные характеристики
Производитель
ЗАО «ГК Электрощит»
Напряжение, кВ
10
Цена по запросу
Нет в наличии
Способы оплаты
  • Доставка транспортной компанией

  • Самовывоз со склада:

Более подробную информацию можно получить по телефону или e-mail:
Трансформатор тока внутренней установки ТПЛ-СЭЩ-10 предназначен для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Производитель
ЗАО «ГК Электрощит»
Напряжение, кВ
10
Наименование параметра ТПЛ-СЭЩ 10 кВ
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800 (для ТПЛ-СЭЩ-1-81), 1000, 1500, 2000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Число вторичных обмоток, не более 4
Номинальные вторичные нагрузки
обмотки для измерения 5, 10
обмотки для защиты 15
Класс точности:
для измерений учета 0,2S; 0,2; 0,5S; 0,5
для защиты 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для измерений, не более 10
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений, не более 10
Односекудный ток термической стойкости, кА, при номинальном первичном токе: Исп. 01, 21 Исп. 11, 31 Исп. 02, 22 Исп. 12, 32 Исп. 81 (изм. 1)
20 А 2 - 3 - 2
30 А 3 - 4,5 - 3
50 А 5 - 8 - 5
75 А 8 - 10 - 8
100 А 10 - 16 - 10
150 А 16 - 20 - 16
200 А 20 - 31,5 - 20
300 А 31,5 31,5 40 40 31,5
400 А 40 40 - - 40
600-800 А 40 40 - - 40
1000-2000 А 40 40 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе: Исп. 01, 21 Исп. 11, 31 Исп. 02, 22 Исп. 12, 32 Исп. 81 (изм. 1)
20 А 5 - 7,5 - 5
30 А 7,5 - 11,25 - 7,5
50 А 12,5 - 20 - 12,5
75 А 20 - 25 - 20
100 А 25 - 40 - 25
150 А 40 - 50 - 40
200 А 50 - 78,8 - 50
300 А 78,8 78,8 100 100 78,8
400 А 100 100 - - 100
600-800 А - 100 - - 100
1000-2000 А - 100 - - -

Климатическое исполнение У2 Т2
Верхнее значение температуры окружающего воздуха, °С +50º +55º
Нижнее значение температуры окружающего воздуха, °С -45º -10º
