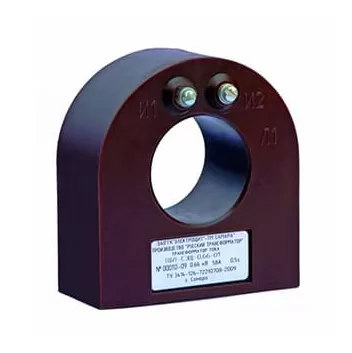

Трансформатор тока ТШЛ-СЭЩ 0,66
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
Цена по запросу
Нет в наличии
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
Трансформатор тока внутренней установки ТШЛ-СЭЩ 0,66 кВ предназначен для
передача сигнала измерительной информации приборам измерения, защиты
автоматики, сигнализации и управления в электрических цепях переменного
тока на напряжение до 0, 66 кВ частотой 50, 60 Гц. Трансформатор
устанавливается в комплектные распределительные устройства.
Производитель
ЗАО «ГК Электрощит»
Напряжение, кВ
0,66
Наименование параметра | ТШЛ-СЭЩ 0,66-01 | ТШЛ-СЭЩ 0,66-02;03 | ТШЛ-СЭЩ 0,66-04 | ТШЛ-СЭЩ 0,66-11,13 | ТШЛ-СЭЩ 0,66-12,14 | ТШЛ-СЭЩ 0,66-15 | ТШЛ-СЭЩ 0,66-16 | |
---|---|---|---|---|---|---|---|---|
Номинальный первичный ток |
150 200 300 400 500 |
600 800 1000 1500 2000 2500 |
3000 4000 5000 |
300 400 600 |
800 1000 1500 2000 2500 |
2000 | 3000 |
4000 5000 |
Номинальный вторичный ток, А | 1 или 5 | |||||||
Номинальная частота, Гц | 50, 60 | |||||||
Число вторичных обмоток | 1 | 1-2 | 1 | |||||
Класс точности: | ||||||||
для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1 | |||||||
для защиты | 10P; 5P | - | 10P; 5P | |||||
Номинальная вторичная нагрузка, при cosφ2=0,8, B*A | 3-20 | 1-10 | 5-15 | |||||
Номинальная предельная кратность вторичных обмоток для защиты | 5, 10, 15 | - | 5, 10, 15 | |||||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 5, 10 | |||||||
Односекундный ток термической стойкости, кА, для токов, А: | ||||||||
150 | 7,50 | |||||||
200 | 10 | |||||||
300 | 15 | 40 | ||||||
400 | 20 | |||||||
500 | 25 | |||||||
600 | 30 | |||||||
800 | 40 | |||||||
1000-2500 | 40 | |||||||
3000-5000 | 40 | |||||||
Климатическое исполнение | У | T | ||||||
Верхнее значение температуры окружающего воздуха, °С | +50 | +55 | ||||||
Нижнее значение температуры окружающего воздуха, °С | -45 | -10 |
