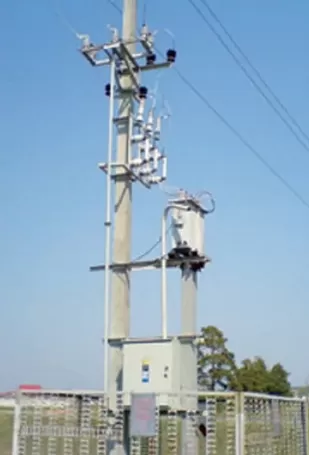

Трансформаторная подстанция КТП-СЭЩ-М
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
Основные характеристики
Производитель
ЗАО «ГК Электрощит»
Номинальная мощность, кВА
от 25 до 63
Напряжение, кВ
6; 10
Цена по запросу
Нет в наличии
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
КТП-СЭЩ-М 10(6)/0,4 кВ предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц.
Применяется для энергосбережения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.
Производитель
ЗАО «ГК Электрощит»
Номинальная мощность, кВА
от 25 до 63
Напряжение, кВ
6; 10
Наименование параметра | КТП-СЭЩ-М | ||
---|---|---|---|
Мощность силового трансформатора, кВА | 25 | 40 | 63 |
Тип силового трансформатора | масляный | ||
Количество трансформаторов | один трансформатор | ||
Уровень изоляции по ГОСТ 1516.3-6 с масляным трансформатором | нормальная изоляция | ||
По виду оболочек и степени защиты по ГОСТ 14254-96 для РУНН | IP 34 | ||
Для остальных элементов | IP 00 | ||
Параметры РУ-ВН | |||
Номинальное напряжение на стороне ВН, кВ | 6; 10 | ||
Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 | ||
Ток термической стойкости на стороне ВН в течение 1 с., кА | 20 | ||
Ток электродинамической стойкости на стороне ВН, кА | 51 | ||
По выполнению высоковольтного ввода | воздушный (В) | ||
Сопротивление изоляции цепей УВН, МОм | 1000 | ||
Коммутационный аппарат |
выключатели автоматические ВА-СЭЩ АП-50 |
||
Параметры РУ-НН | |||
Номинальное напряжение на стороне НН, кВ | 0,4 | ||
Ток термической стойкости на стороне НН в течение 1 с., кА | 10 | ||
Ток электродинамической стойкости на стороне НН, кА | 25 | ||
По выполнению выводов кабелями в РУНН | Вверх–воздушный (В), вниз–кабельный (К) | ||
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) | с неизолированными шинами | ||
Сопротивление изоляции цепей РУНН, МОм | 1 | ||
Cпособ установки автоматических выключателей | со стационарными выключателями | ||
Номинальный ток предохранителя 6 кВ, А | 8 | 10 | 16 |
Номинальный ток предохранителя 10 кВ, А | 5 | 8 | 10 |
Номинальный ток отключения предохранителя 6 кВ, кА | 40 | ||
Номинальный ток отключения предохранителя 10 кВ, кА | 20 | ||
Масса кг, не более | 620 | 660 | 750 |
Климатическое исполнение | У1* | ||
Высота над уровнем моря, м, не более | 1000 | ||
Верхнее рабочее значение температуры окружающего воздуха, °С | +40 | ||
Нижнее рабочее значение температуры окружающего воздуха, °С | -45 |
